Producent kabli LVDS (Low-Voltage Differential Signaling) i wiązek sygnałowych. Impedancja 100 Ω ±5%, pair skew <50 ps/m, złącza FAKRA HSD, FPD-Link, GMSL. Certyfikaty ISO 9001, IATF 16949. Prototypy od 10 szt. Wycena w 24h.
20+
Lat doświadczenia
500+
Pracowników
ISO 9001
Certyfikat jakości
24h
Czas wyceny
LVDS (Low-Voltage Differential Signaling) to standard transmisji sygnałów różnicowych zdefiniowany w normie TIA/EIA-644. Sygnał różnicowy o napięciu zaledwie 350 mV przesyłany jest po parze przewodów o impedancji 100 Ω — to daje niską emisję EMI i wysoką odporność na zakłócenia. W przeciwieństwie do sygnałów single-ended (CMOS/TTL), LVDS radzi sobie z dystansami powyżej 0.5 m i przepustowościami do 3.125 Gbps na parę.
W praktyce inżynierskiej wybór między LVDS, FFC i kablem koaksjalnym sprowadza się do trzech parametrów: przepustowości, długości linki i odporności na EMI. FFC sprawdza się do 400 Mbps i 0.3 m. Koaksjał dominuje w RF. LVDS wypełnia lukę — szybka transmisja cyfrowa na dystansie 0.5–15 m w środowisku z zakłóceniami elektromagnetycznymi.
Produkujemy kable LVDS we wszystkich konfiguracjach: od prostych 1-pair do złożonych wiązek FPD-Link III i GMSL-2 z zasilaniem i kanałem kontrolnym w jednym przewodzie.
Jedna para różnicowa 100 Ω, przepustowość do 3.125 Gbps. Idealne do połączeń wyświetlaczy TFT do 10" i kamer ADAS. Konektory: FAKRA HSD, Amphenol FAKRA...

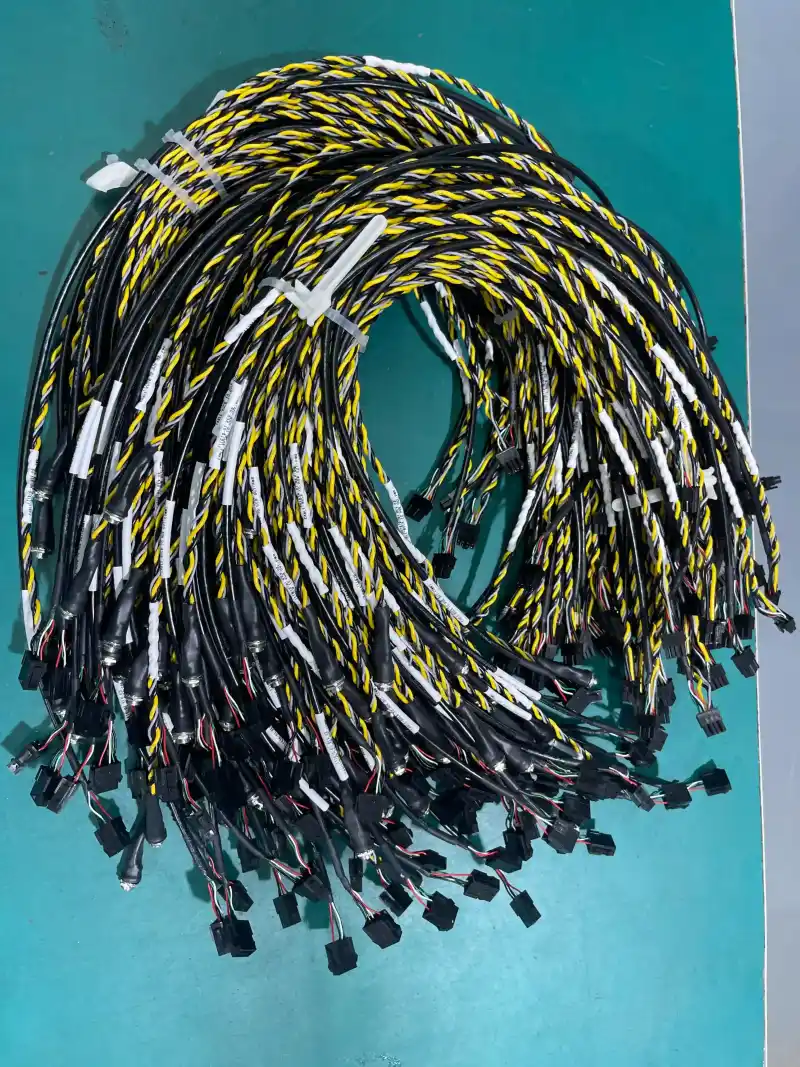

2, 4 lub 8 par różnicowych w jednym kablu. Do wyświetlaczy high-resolution (WUXGA, 4K), systemów infotainment i stacji roboczych. Pair skew <50 ps/m...
Kable z protokołem FPD-Link III (Texas Instruments) — do 12 Gbps po jednym kablu STP. Przesył danych, kontrola i zasilanie po jednym przewodzie. Konektory...
Kable z protokołem GMSL-2 (Analog Devices/Maxim) — do 6 Gbps z dwukierunkowym kanałem kontrolnym. Do kamer automotive, systemów ADAS i infotainment....
Kable interfejsowe LVDS do matryc TFT/LCD: 18-bit (single), 24-bit (dual), 30-bit. Złącza: JAE FI, Hirose DF13/DF14, JST, Molex PicoBlade. Długości od 50 mm...
Kable z precyzyjną kontrolą impedancji 100 Ω ±3% mierzoną TDR. Skrętka STP lub SSTP, ekranowanie foliowe + oplot. Do aplikacji krytycznych: medycyna...
Poniżej porównanie naszych parametrów z normą TIA/EIA-644 i typową ofertą rynkową. Wartości gwarantowane — mierzone na 100% produkowanych kabli.
| Parametr | Norma TIA/EIA-644 | Nasze możliwości | Typowy rynek |
|---|---|---|---|
| Impedancja różnicowa | 100 Ω ±10% | 100 Ω ±5% (±3% opcja) | 100 Ω ±10% |
| Pair skew (intra-pair) | — | <50 ps/m | <100 ps/m |
| Napięcie swing | 250–450 mV | 350 mV nominalnie | 250–450 mV |
| Przepustowość / parę | do 655 Mbps | do 3.125 Gbps | do 1.0 Gbps |
| Długość kabla | — | do 15 m (STP) | do 10 m |
| Crosstalk (NEXT) | — | >35 dB @ 100 MHz | >25 dB |
| Testowanie | — | 100% TDR + ciągłość | Próbkowe |
| Certyfikaty | — | ISO 9001 + IATF 16949 | ISO 9001 |
* Parametry gwarantowane mierzone na 100% produkowanych kabli. Raporty pomiarowe TDR i Eye Diagram dostępne na życzenie. Norma TIA/EIA-644 definiuje minimum elektryczne — nasze kable przekraczają te wymagania.
Wybór interfejsu sygnałowego zależy od przepustowości, dystansu i środowiska EMI. Poniżej praktyczny przewodnik oparty na tysiącach realizowanych projektów.
Nie jesteś pewien? Wyślij nam schemat blokowy systemu — nasi inżynierowie dobiorą optymalny interfejs i kabel w ciągu 24 godzin.
Każdy kabel LVDS wymaga precyzyjnego doboru materiałów i weryfikacji sygnałowej. Nasz 4-etapowy proces gwarantuje, że kabel spełni wymagania impedancji, skew i tłumienności.
Określamy protokół (LVDS, FPD-Link, GMSL), liczbę par, długość kabla i typ złącza. Analizujemy budżet linki — margines na straty wtrąceniowe, tłumienność i skew.
Projektujemy architekturę kabla: dobieramy kabel STP/SSTP, konektory i ekranowanie. Symulacja S-parameters (insertion loss, return loss, crosstalk) w narzędziach 3D EM.
Prototypy w 5-7 dni. Pomiary TDR (impedancja), TDT (skew), Eye Diagram (jitter, BER) i testy środowiskowe (temperatura, wibracje wg LV 124/AEC-Q200).
Automatyczna produkcja z 100% testem elektrycznym: ciągłość, zwarcie, impedancja TDR, rezystancja izolacji. Traceability wg IATF 16949 — każdy kabel ma numer seryjny.
Klient — producent OEM systemów ADAS — potrzebował kabli LVDS 1-pair GMSL-2 do 4 kamer surround-view. Problem: istniejące kable miały pair skew >120 ps/m, co powodowało błędy BER powyżej 10⁻⁸ przy długości 4 m. Wymagania: temperatura -40°C do +105°C, certyfikat AEC-Q200, MOQ 20 000 szt./miesiąc.
Zaprojektowaliśmy kabel SSTP (Shielded Screened Twisted Pair) z precyzyjnym skrętem 40 skrętów/m i ekranowaniem folia + oplot. Konektory FAKRA HSD z certyfikatem AEC-Q200. Impedancja 100 Ω ±3%, pair skew <35 ps/m mierzony TDR. Overmolding TPE z uszczelnieniem IP67.
BER poprawił się z 10⁻⁸ do <10⁻¹² — eliminacja błędów transmisji w 100% pojazdów testowych. Koszt jednostkowy obniżony o 28% vs poprzedni dostawca. Czas realizacji skrócony z 8 do 4 tygodni. 0 reklamacji terenowych po 12 miesiącach produkcji seryjnej (240 000 szt.).

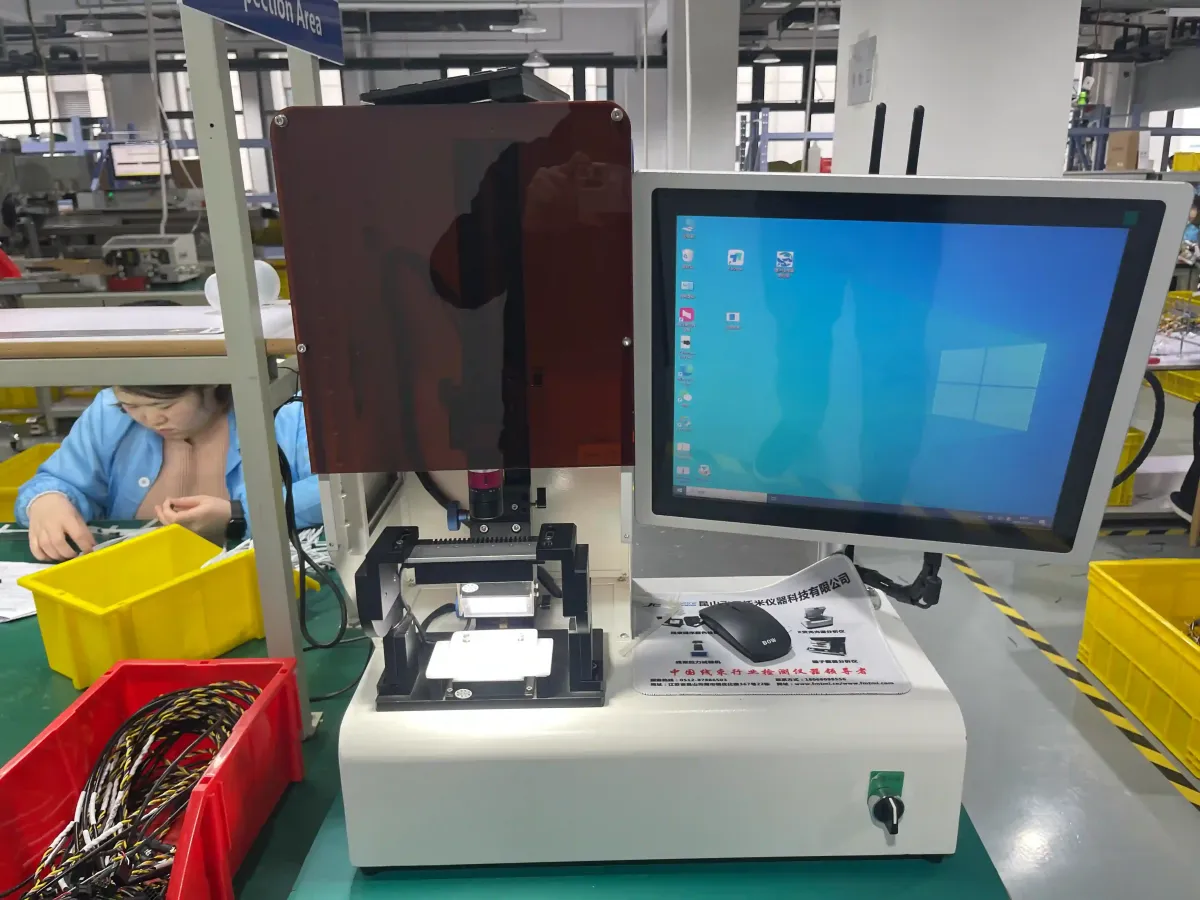

W kablach LVDS jakość nie jest opcją — jest wymogiem. Sygnał różnicowy 350 mV nie wybacza błędów w impedancji ani w skręcie pary. Dlatego każdy kabel, nie próba, przechodzi pełny zestaw testów elektrycznych na automatycznej stacji pomiarowej.
Montujemy kable LVDS ze złączami wszystkich głównych producentów. Zapewniamy kompatybilność z protokołami FPD-Link, GMSL, MIPI-CSI-2 i standardowymi interfejsami LVDS.
Automotive, 1-4 pary, kod A-H
Automotive, 1-2 pary, IP67
Automotive, HSD, robust lock
Automotive, 1-4 pary, code-free
Display, 0.5 mm pitch, 30-60 pin
Display, 1.25 mm pitch
Compact, 1.25 mm pitch
Ultra-slim, 0.4 mm pitch
Standard interfejsu elektrycznego LVDS — impedancja, napięcie, prąd.
Kwalifikacja komponentów automotive — temperatura, wibracje, wilgoć.
Testy środowiskowe kabli automotive — normy VW Group.
System zarządzania jakością — certyfikowane zakłady produkcyjne.
Bezpieczeństwo kabli i zgodność z ograniczeniami substancji niebezpiecznych.
Odpowiedzi na pytania, które inżynierowie zadają przed wyborem dostawcy kabli LVDS.
LVDS (Low-Voltage Differential Signaling) to standard transmisji sygnałów różnicowych o napięciu 350 mV i impedancji 100 Ω, zdefiniowany w normie TIA/EIA-644. Kable LVDS stosuje się w połączeniach wyświetlaczy TFT/LCD z kontrolerami, kamerach automotive (ADAS), systemach infotainment, skanerach medycznych i sprzęcie przemysłowym — wszędzie tam, gdzie potrzebna jest szybka transmisja danych z minimalnymi zakłóceniami EMI.
Standard LVDS (TIA/EIA-644) wymaga impedancji różnicowej 100 Ω między parą przewodów. Tolerancja wg normy to ±10%, ale w praktyce automotive i display wymagają ±5% lub lepiej. My gwarantujemy impedancję 100 Ω ±5% mierzoną TDR na każdym kablu, a dla aplikacji krytycznych — ±3% z certyfikatem pomiarowym.
Cena zależy od liczby par, długości, typu złącza i ekranowania. Przykładowo: kabel 1-pair 200 mm z konektorami FAKRA HSD — od 1.50 EUR/szt. przy MOQ 500 szt. Prototypy od 10 szt. — wycena w 24h. Produkcja seryjna od 100 szt. z rabatami powyżej 5000 szt./miesiąc.
LVDS to warstwa fizyczna (TIA/EIA-644) — sygnał różnicowy 350 mV, 100 Ω. FPD-Link (Texas Instruments) i GMSL (Maxim/Analog Devices) to protokoły serializacji/deserializacji (SerDes) budowane na bazie LVDS. FPD-Link III przesyła do 12 Gbps po jednym kablu STP. GMSL-2 przesyła do 6 Gbps z dwukierunkowym kanałem kontrolnym. Wybór zależy od przepustowości, długości kabla i wymaganej funkcjonalności.
Każdy kabel LVDS przechodzi: test ciągłości i zwarcia (100% automatycznie), pomiar impedancji TDR (100 Ω ±5%), pomiar pair skew (<50 ps/m), test rezystancji izolacji (>500 MΩ przy 500 VDC), test wytrzymałości dielektrycznej i test wibracyjny wg LV 124 dla automotive. Na życzenie: analiza Eye Diagram i test BER.
Prototypy: 5-7 dni roboczych od zatwierdzenia projektu. Produkcja seryjna: 10-15 dni roboczych. Tryb ekspresowy (priorytetowa linia): 3-5 dni roboczych dla prototypów, 7 dni dla serii. Dostawa DDP do Polski w 3-5 dni od wysyłki.
LVDS wybieraj, gdy: (1) przesyłasz dane >400 Mbps — LVDS radzi sobie do 3.125 Gbps na parę, (2) potrzebujesz długości kabla >0.5 m — FFC traci integralność sygnału powyżej 0.3 m, (3) wymagasz odporności na EMI — sygnał różnicowy LVDS jest odporniejszy niż single-ended. Koaksjalny kabel wybieraj dla sygnałów RF i antenowych. FFC wybieraj dla krótkich połączeń <0.3 m wewnątrz obudowy.
