Produkujemy cable assembly, w których strefa za złączem jest zaprojektowana pod realne zginanie, ciągnięcie i serwis: boot, overmolding, adhesive-lined heat shrink, clamp, test retencji i 100% test elektryczny przed wysyłką.
100%
Test pinout i continuity
24h
Wycena RFQ
20+
Lat doświadczenia
IATF 16949
Kontrola procesu
Kabel może mieć poprawny pinout i nadal wrócić z reklamacji, jeżeli złącze przenosi siłę zginania bezpośrednio na terminal, seal albo miejsce lutowania. Dlatego w WIRINGO projektujemy strefę odciążenia jako część funkcji elektrycznej, a nie jako kosmetyczną osłonę końcówki.
Najczęstszy scenariusz RFQ wygląda tak: prototyp działa, ale po montażu w obudowie przewód wychodzi pod ostrym kątem, operator ciągnie za kabel podczas serwisu, a po transporcie pojawiają się okresowe przerwy. Dla takiego projektu sam grubszy kabel zwykle nie wystarcza. Trzeba dobrać geometrię relief, promień wyjścia i punkt mocowania.
Publiczna definicja wiązki kablowej opisuje uporządkowany zespół przewodów do transmisji sygnału lub zasilania. W gotowym urządzeniu ten porządek musi obejmować także obciążenia mechaniczne. Standard IPC daje język kontroli wykonania, a system jakości ISO 9000 porządkuje zapisy testowe i traceability.
Dobieramy mechanikę końcówki kabla do ryzyka aplikacji: ruch okresowy, serwis, IP67, masa złącza, kierunek wyjścia przewodu i dostępna przestrzeń w obudowie.
Określamy długość odciążenia, promień wyjścia kabla, punkt clamp, kierunek zginania i materiał przejściowy przed wykonaniem pierwszej sztuki.
Dobieramy technologię do wolumenu i środowiska: formowany relief dla serii, boot dla złączy okrągłych, adhesive-lined heat shrink dla prototypów i krótkich partii.
Łączymy kontrolę elektryczną z testem mechanicznym, bo dobry pinout nie potwierdza, że terminal, seal i płaszcz kabla przeżyją realny montaż.
Produkujemy przewody do panel mount, HMI, sensorów, zasilania, USB, RJ45, M12, pigtail i kabli hybrydowych, gdzie awarie zaczynają się przy wyjściu ze złącza.
Dla kabli łączących zasilanie i sygnał rozdzielamy ryzyko elektryczne od mechanicznego: ekranowanie, bend radius, mocowanie i test po obciążeniu.
Po zatwierdzeniu próbki tworzymy instrukcję stanowiskową, zdjęcie referencyjne, kryteria PASS/FAIL i traceability partii materiałów dla stabilnej serii.
| Zakres usługi | Zespoły kablowe i wiązki ze strain relief, boot, overmoldingiem, clampem, rurką termokurczliwą i kontrolą mechaniczną |
|---|---|
| Typowe złącza | M12, RJ45, USB, Deutsch, Molex, TE Connectivity, JST, Amphenol, złącza panel mount, pigtail i złącza okrągłe |
| Materiały relief | TPE, TPU, PVC, PUR, silikon, adhesive-lined heat shrink, oplot ochronny, peszel, backshell i custom boot |
| Parametry projektowe | Promień gięcia, długość strefy przejściowej, twardość materiału, kierunek wyjścia kabla, punkt mocowania i masa złącza |
| Testy końcowe | 100% continuity, pinout, kontrola wizualna, pomiar długości, pull test, retencja terminala, hipot i rezystancja izolacji według projektu |
| Dokumentacja | Rysunek rewizji, BOM, zdjęcie referencyjne, raport FAI, plan kontroli, zapis testów i identyfikacja partii materiałowej |
Najlepsze dopasowanie: przewody OEM, które pracują przy panelu, drzwiach obudowy, ruchomym ramieniu, czujniku, porcie serwisowym albo złączu narażonym na ciągnięcie.
Dobry kandydat: kabel, który przechodzi test elektryczny na stole, ale pęka, rozszczelnia się albo traci kontakt po transporcie, montażu lub kilkuset cyklach ruchu.
Mniej odpowiednie: proste przewody detaliczne bez dokumentacji, bez wymagań mechanicznych i bez potrzeby traceability. Takie projekty zwykle lepiej kupić jako standardowy kabel katalogowy.
Hommer Zhao, założyciel WIRINGO, pracuje z zespołami OEM od 2003 roku przy wiązkach, cable assembly i box build dla branż automotive, medycznej oraz przemysłowej. Przy kablach ze strain relief oceniamy nie tylko wygląd końcówki, ale także to, gdzie obciążenie mechaniczne trafi po 6 miesiącach pracy.
Sprawdzamy, gdzie kabel będzie zginany, ciągnięty lub mocowany. Jeżeli klient ma uszkodzoną próbkę, oceniamy pęknięcie płaszcza, cofanie terminala, uszkodzenie seal i wpływ obudowy.
Porównujemy overmolding, boot, heat shrink, clamp i backshell według wolumenu, wymagań IP, kosztu narzędzia, promienia gięcia oraz dostępnego miejsca za złączem.
Wykonujemy próbkę, potwierdzamy geometrię, długość strefy przejściowej, zgodność z obudową i wyniki testów. Raport FAI zamyka rewizję przed większą partią.

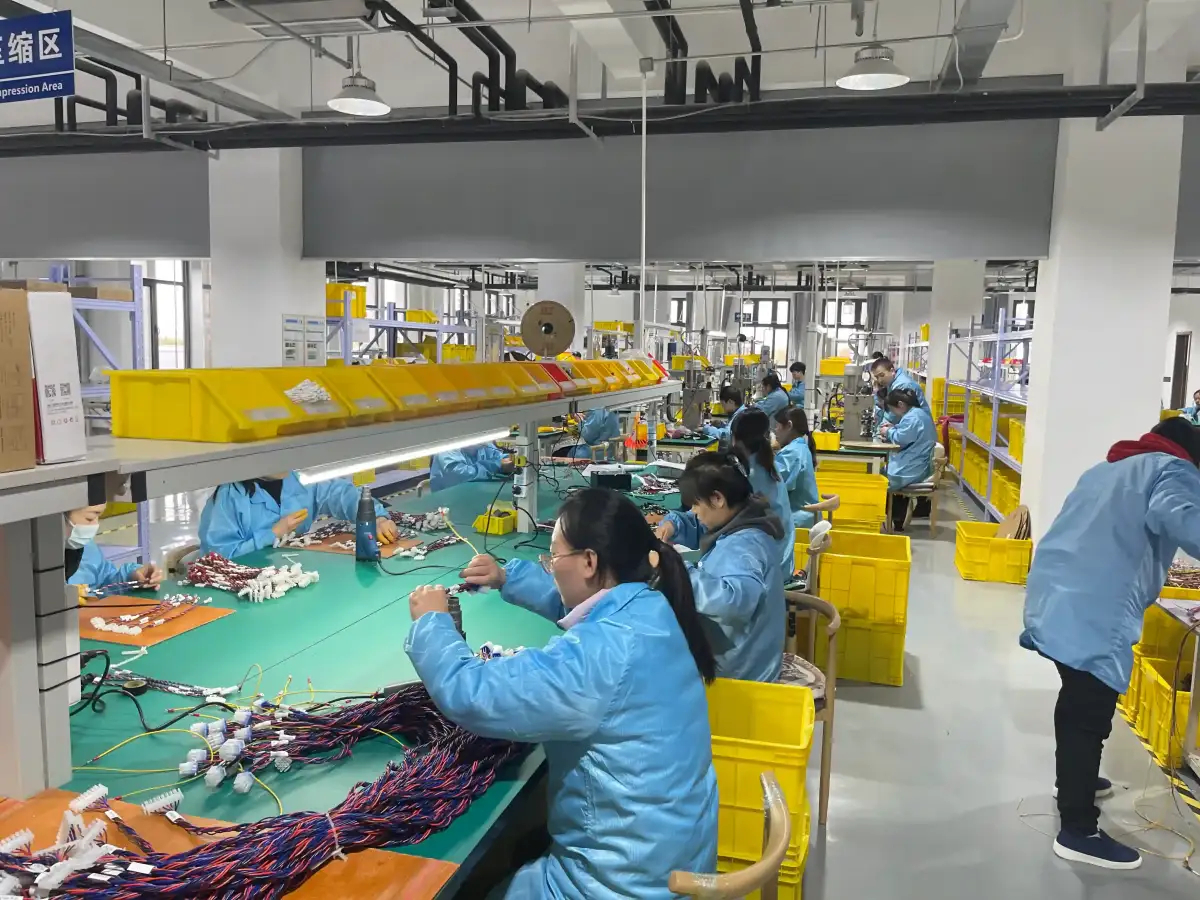

Dla serii przygotowujemy fixture, zdjęcia referencyjne, punkty kontroli operatora i kryteria jakościowe dla strefy relief, aby każda sztuka miała tę samą geometrię.
Każdy zespół przechodzi test elektryczny, a elementy krytyczne dodatkową kontrolę mechaniczną. Wyniki zapisujemy z numerem partii, rewizją i datą testu.
Overmolding wybieramy wtedy, gdy potrzebna jest powtarzalna geometria, ochrona IP albo płynne przejście sztywności między złączem i kablem. Przy wolumenie seryjnym koszt narzędzia zwykle zwraca się przez mniejszą liczbę reklamacji i stabilniejszy montaż u klienta.
Boot i backshell są lepsze, gdy złącze wymaga serwisu lub gdy klient chce uniknąć narzędzia w pierwszej rewizji. Heat shrink z klejem ma sens w prototypach, niskich wolumenach i miejscach statycznych, ale nie zawsze kontroluje kierunek wyjścia kabla tak dobrze jak forma.
Dla projektów wodoodpornych odciążenie łączymy z wymaganiami IEC 60529 IP code. Dla przewodów AWM i urządzeń OEM odwołujemy się również do publicznego kontekstu UL, a szczegółowe style przewodów i kryteria odbioru zapisujemy w dokumentacji projektu.
Formowane odciążenie, uszczelnienie i ochrona mechaniczna dla kabli pracujących w trudnych warunkach.
Czytaj więcejPrzewody USB-A, USB-B, Micro USB i USB-C z kontrolą strain relief, ekranowania i testem 100%.
Czytaj więcejZespoły M12 do czujników, Ethernetu przemysłowego i CAN bus z IP67/IP68 oraz kontrolą geometrii kabla.
Czytaj więcejContinuity, pinout, hipot, rezystancja izolacji i fixture testowe dla wiązek oraz cable assembly.
Czytaj więcejPytania, które najczęściej pojawiają się przy RFQ, FAI i poprawie kabli pękających przy złączu.
Kabel wymaga odciążenia mechanicznego, gdy siła zginania, ciągnięcia lub drgań może przenieść się bezpośrednio na terminal, lut, seal albo złącze. W praktyce dotyczy to przewodów panel mount, kabli USB, M12, RJ45, sensorowych, zasilających i pigtail. Dla projektów OEM zapisujemy minimalny promień gięcia, długość strefy relief, punkt mocowania i test retencji. Taki zapis ogranicza awarie, których zwykły test continuity nie wykrywa.
Overmolding jest najlepszy dla serii, IP67/IP68 i powtarzalnej geometrii, ale wymaga narzędzia oraz zatwierdzenia formy. Boot działa dobrze przy złączach okrągłych i kablach serwisowanych, bo można go dobrać bez pełnego formowania. Rurka termokurczliwa z klejem jest dobrym wyborem dla prototypów, małych serii i statycznych połączeń. WIRINGO porównuje koszt narzędzia, wolumen, średnicę kabla, kierunek wyjścia i liczbę cykli zginania przed rekomendacją.
Każdy projekt ma plan testu dopasowany do ryzyka aplikacji. Standardowo wykonujemy 100% continuity i pinout, a dla strefy strain relief dodajemy kontrolę wizualną, pomiar długości, pull test terminala, retencję złącza oraz test izolacji lub hipot, gdy wymaga tego napięcie. Dla kabli pracujących w ruchu rekomendujemy próbkę z testem zginania, kontrolą po 100-500 cyklach i retestem elektrycznym po obciążeniu mechanicznym.
Tak, jeżeli klient dostarczy próbkę, rysunek lub zdjęcia uszkodzenia, analizujemy miejsce pęknięcia i proponujemy zmianę geometrii relief. Najczęściej korekta obejmuje dłuższą strefę przejściową, inny materiał płaszcza, dodatkowy clamp, heat shrink z klejem, boot albo overmolding o mniejszym progu sztywności. Przy pierwszej próbce zapisujemy zmianę jako nową rewizję, aby produkcja seryjna nie mieszała starej i nowej konfiguracji.
Do wyceny wystarczy rysunek, BOM, pinout, długość kabla, typ złącza, wolumen, środowisko pracy i opis ruchu przy złączu. Przydatne są także zdjęcia miejsca montażu, promień gięcia, wymagania IP, temperatura, obecność oleju lub UV oraz plan testów klienta. Jeżeli projekt jest przed FAI, rekomendujemy krótką serię 10-50 sztuk z raportem wymiarowym, zdjęciami strefy relief i pełnym testem elektrycznym.
Odciążenie mechaniczne zmienia cenę głównie przez materiał, narzędzie i dodatkową kontrolę. Heat shrink zwykle dodaje niewielki koszt jednostkowy i krótki czas procesu. Overmolding wymaga kosztu NRE oraz zatwierdzenia próbki, ale przy wolumenie seryjnym daje powtarzalną geometrię i niższe ryzyko reklamacji. Typowy RFQ zamykamy w 24 godziny, a lead time prototypu zależy od dostępności złącza, kabla i ewentualnego narzędzia.
Wyślij rysunek, zdjęcie uszkodzenia albo próbkę. Sprawdzimy geometrię strain relief, dobór materiału, plan testu i ryzyko przejścia od prototypu do serii.
