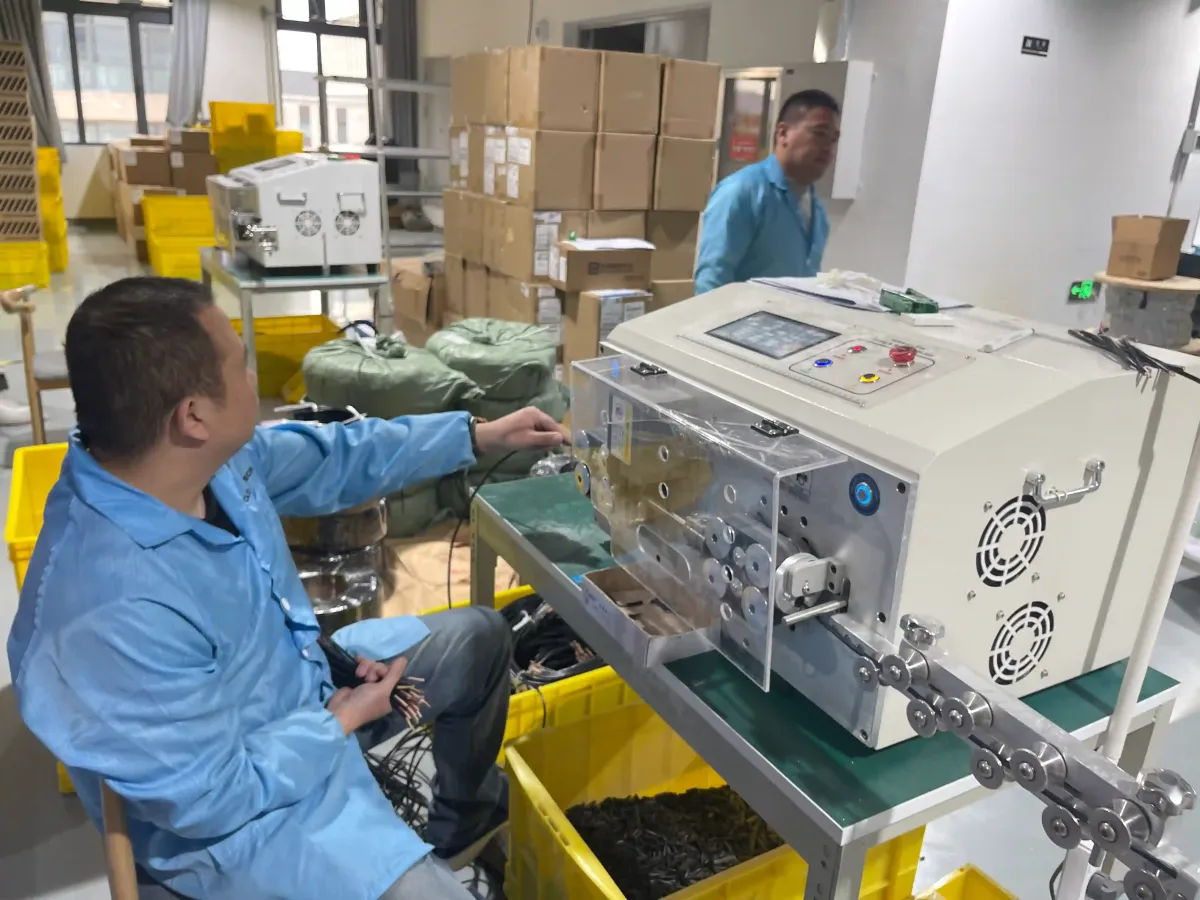

Wire cutting i stripping przewodów — tolerancje, strip length i nicked strands

Wire cutting i stripping przewodów to etap, na którym wiele wiązek przegrywa jakość jeszcze zanim operator zacznie crimping

Wire cutting i wire stripping brzmią jak podstawowe operacje przygotowawcze, ale w rzeczywistości to właśnie one ustawiają granice całego procesu produkcji wiązki kablowej. Jeżeli przewód zostanie ucięty poza tolerancją, gotowy bundle może nie zmieścić się w urządzeniu albo nie przejdzie montażu na formboardzie. Jeżeli stripping uszkodzi część drucików, późniejszy crimping może wyglądać poprawnie wizualnie, a mimo to połączenie będzie miało gorszą retencję i krótszą trwałość zmęczeniową.

To temat w pełni zgodny z zakresem WIRINGO, bo dotyczy wyłącznie produkcji custom wire harness, przygotowania przewodów do cable assembly, ustawiania maszyn do cięcia i odizolowania oraz planu kontroli jakości. Nie dotyczy PCB, SMT ani PCBA. Interesuje nas to, jak przygotować przewód tak, aby każdy kolejny etap produkcji startował z poprawnego półproduktu, a nie z ukrytej niezgodności.

Przydatne publiczne tło dają materiały o wire stripping, American wire gauge, UL oraz IPC. Same definicje nie rozwiązują jednak problemu produkcyjnego. W realnej fabryce trzeba ustalić tolerancję długości, okno strip length, dopuszczalny poziom uszkodzeń żył, ustawienia noży, częstotliwość first piece inspection i sposób reakcji na dryf procesu.

„Jeżeli operator dostaje tylko informację: utnij przewód na 420 mm i odizoluj 5 mm, to nadal nie ma procesu. Proces zaczyna się dopiero wtedy, gdy wiemy, jaka jest tolerancja długości, jak oceniamy nicked strands i kiedy zatrzymujemy linię po zmianie materiału.”
— Hommer Zhao, Założyciel i CEO, WIRINGO

Dlaczego cięcie i stripping są krytyczne dla jakości wiązek, nawet jeśli końcowy continuity test przechodzi bez błędu

Największym nieporozumieniem jest traktowanie operacji cut and strip jako etapu niskiego ryzyka. Z perspektywy produkcji jest odwrotnie. To właśnie tutaj definiuje się długość referencyjną przewodu, pozycję żyły względem terminala, zachowanie izolacji przy zacisku i powtarzalność dalszego montażu. Błąd na tym etapie rzadko daje spektakularną awarię od razu. Częściej ukrywa się do momentu, aż przewód trafi do złącza, zostanie poddany zginaniu albo przejdzie cykle wibracyjne.

Przewód może przejść prosty test ciągłości, a mimo to nadal być wadliwy z punktu widzenia procesu. Dzieje się tak wtedy, gdy noże nacinają pojedyncze druciki, strip length dryfuje o 0,5-1,0 mm albo długość całkowita nie uwzględnia realnej metody pomiaru z rysunku. W projekcie prototypowym da się czasem skompensować taki błąd ręcznie. W serii 5 000 lub 50 000 sztuk taki sam błąd zamienia się w systemowy odrzut.

Dlatego temat łączy się bezpośrednio z istniejącymi materiałami WIRINGO o etapach produkcji wiązek, FAI dla wiązek kablowych oraz open barrel crimp. Dobre cięcie i dobre odizolowanie nie są odrębnym światem. Są wejściem do wszystkich kolejnych operacji jakościowych.

Parametr	Dlaczego ma znaczenie	Typowa niezgodność	Skutek w dalszym procesie	Jak kontrolować
Długość całkowita przewodu	Decyduje o dopasowaniu wiązki do trasy i obudowy	Cięcie poza tolerancją	Naprężenie przy montażu lub zbyt duży luz	Pomiar pierwszych sztuk i kontrola okresowa
Strip length	Ustawia pozycję żyły w terminalu lub splice	Za krótko lub za długo odizolowany przewód	Słaby crimp, wystające druciki, gorsza retencja	Wzorzec roboczy i pomiar suwmiarką
Stan drucików	Wpływa na wytrzymałość mechaniczną i opór połączenia	Nicked strands lub przecięte żyły	Spadek pull force i wcześniejsze pękanie	Inspekcja wizualna pod powiększeniem
Stan izolacji przy końcu	Wpływa na zacisk izolacji i strain relief	Poszarpana lub nadtopiona izolacja	Niestabilny uchwyt mechaniczny	Próbki referencyjne i kontrola pierwszej sztuki
Powtarzalność maszyny	Określa zdolność procesu w serii	Dryf po zmianie partii kabla lub noży	Rosnące odrzuty i reklamacje polowe	SPC, checklista przezbrojenia, FAI

Jak ustalić tolerancje długości i strip length, żeby produkcja nie zgadywała wymiarów

Większość problemów nie wynika z tego, że zespół nie zna nominalnej długości przewodu. Problem polega na tym, że nie definiuje, jak tę długość mierzyć i jakie odchylenie jest jeszcze akceptowalne. Dla jednego klienta 350 mm oznacza długość od końca izolacji do końca izolacji. Dla innego 350 mm to wymiar od czoła złącza do czoła złącza po pełnym zmontowaniu. Jeżeli rysunek lub instrukcja nie mówią tego wprost, dostawca przyjmie własny standard pomiaru.

Podobnie działa strip length. W dokumentacji często pojawia się jedna liczba, na przykład 4,5 mm, ale bez tolerancji i bez zdjęcia referencyjnego. Tymczasem kabel z miękką izolacją PVC, przewód z XLPE i cienki przewód medyczny z FEP zachowują się inaczej przy tym samym ustawieniu noży. Ten sam nominalny wymiar nie oznacza jeszcze tego samego wyniku procesowego.

W praktyce warto powiązać wymagania cięcia i strippingu z dokumentacją z poradnika o rysunku wiązki kablowej oraz z planem przejścia od prototypu do serii. Dzięki temu operator nie interpretuje wymiaru samodzielnie, tylko pracuje według jednoznacznego wzorca.

• Zdefiniuj metodę pomiaru długości: od końca izolacji, od czoła styku, od obudowy złącza albo od punktu breakout.
• Dodaj tolerancję wymiarową: bez niej wynik „350 mm” nie ma realnej wartości procesowej.
• Określ strip length z tolerancją: np. 4,5 mm ±0,5 mm, zamiast samej liczby nominalnej.
• Dołącz zdjęcie lub próbkę referencyjną: szczególnie gdy przewód ma cienkie żyły, ekran lub delikatną izolację.
• Powiąż ustawienia z konkretnym numerem kabla: zmiana średnicy zewnętrznej o 0,2-0,4 mm potrafi zmienić wynik odizolowania bardziej niż oczekuje zespół.

„W dobrze opisanym RFQ tolerancja długości przewodu nie jest kosmetyką. To dane wejściowe dla całej linii. Jeśli klient nie określi, czy dopuszcza ±1 mm, ±2 mm czy tylko 0/+1 mm, operator będzie improwizował, a improwizacja zawsze wraca później w montażu końcowym.”
— Hommer Zhao, Założyciel i CEO, WIRINGO

Nicked strands: dlaczego pojedynczo nacięte druciki są groźniejsze, niż wygląda to na stanowisku cięcia

Nicked strands to częściowo nacięte lub osłabione druciki przewodnika po operacji strippingu. To jedna z najbardziej niedoszacowanych niezgodności w produkcji wiązek, bo często nie jest widoczna gołym okiem przy szybkim tempie pracy. Przewód wygląda poprawnie, terminal daje się zaciśnąć, a test końcowy nie pokazuje awarii. Problem ujawnia się dopiero wtedy, gdy połączenie zaczyna pracować mechanicznie.

Uszkodzenie nawet niewielkiej części żył obniża efektywny przekrój przewodnika i lokalnie zwiększa naprężenia przy zginaniu. Im cieńszy przewód i im bardziej dynamiczna aplikacja, tym szybciej wada wychodzi w polu. W projektach dla robotyki, motoryzacji albo urządzeń medycznych taki defekt może skrócić żywotność całego zespołu mimo poprawnego wyniku podczas odbioru wysyłki.

Najczęstsze przyczyny nicked strands są dość przewidywalne: zbyt agresywne ustawienie noży, brak korekty po zmianie partii przewodu, zużyte ostrza, niewłaściwy program maszyny albo próba obróbki kabla o innej geometrii na dotychczasowych parametrach. To dokładnie ten typ problemu, który trzeba rozwiązywać procesowo, a nie „oczami doświadczonego operatora”.

Sytuacja	Objaw po strippingu	Ryzyko techniczne	Gdzie wraca problem	Reakcja procesu
Noże ustawione zbyt głęboko	Pojedyncze przecięte druciki	Niższa wytrzymałość na zginanie	Crimp, flex test, serwis	Natychmiastowa korekta programu i próbki referencyjne
Zużyte ostrze	Poszarpana izolacja i nieregularny koniec	Niestabilny strip length	Kontrola wizualna, odrzuty linii	Wymiana narzędzia według harmonogramu
Nowa partia przewodu	Inna reakcja izolacji na cięcie	Dryf procesu mimo tego samego ustawienia	FAI, reklamacje partii	Ponowne ustawienie i akceptacja pierwszej sztuki
Zbyt krótki odcinek chwytu	Nadmierne ciągnięcie żył podczas strippingu	Mikrouszkodzenia przewodnika	Pull test, ruchome aplikacje	Zmiana parametrów chwytu i długości odsłonięcia
Brak powiększenia w kontroli	Niezauważone drobne nacięcia	Fałszywie pozytywny odbiór partii	Awaria polowa	Inspekcja pod lupą lub mikroskopem dla krytycznych przewodów

Jeżeli temat dotyczy małych przekrojów, mikrokoaksów albo przewodów do dynamicznego ruchu, warto połączyć ocenę strippingu z artykułami o insulation resistance testing, testach końcowych wiązek oraz stronami produktowymi takimi jak micro coaxial cable assembly czy robotic cable assembly. W tych zastosowaniach uszkodzenie żyły bywa małe na wejściu, ale drogie w skutkach końcowych.

„Najdroższe nicked strands to te, których nie widać w dniu produkcji. W projekcie z przewodem 24-28 AWG utrata nawet kilku drucików może nie zatrzymać continuity, ale potrafi obniżyć żywotność z 100 000 cykli do ułamka tej wartości.”
— Hommer Zhao, Założyciel i CEO, WIRINGO

Jak ustawić plan kontroli dla wire cutting i stripping w produkcji seryjnej

Dobry plan kontroli nie polega na mierzeniu wszystkiego przez cały czas. Chodzi o to, aby mierzyć to, co naprawdę przewiduje ryzyko procesu. Dla większości wiązek wystarczą logiczne punkty sterujące: first piece inspection po starcie, walidacja po zmianie rolki przewodu, kontrola po wymianie ostrza oraz regularny sampling w trakcie partii. W projektach krytycznych dochodzą mikroskopowe oceny końców i korelacja z wynikami retencji mechanicznej.

Praktycznie oznacza to połączenie zasobów z wire cutting, crimpingu i testowania. Sama maszyna do cięcia nie wystarczy. Potrzebny jest jeszcze wzorzec akceptacji, checklista przezbrojenia, rejestr zmian materiałowych i zasada, kiedy wynik trafia do eskalacji jakości.

• Kontrola pierwszej sztuki: długość całkowita, strip length, stan żył i stan izolacji muszą być zatwierdzone przed startem partii.
• Kontrola po zmianie materiału: nowa partia przewodu albo nowy producent kabla wymaga ponownego ustawienia i akceptacji.
• Kontrola po wymianie noży: nowy komplet ostrzy może dać inny rezultat niż poprzedni, nawet przy tym samym programie.
• Sampling w toku produkcji: sensowny interwał to np. co 250, 500 lub 1 000 sztuk, zależnie od krytyczności projektu.
• Escalation rule: jeżeli pojawiają się nacięte żyły, powtarzające się odchyłki strip length lub skok odrzutów, partia powinna zostać zatrzymana, a nie „doglądana później”.

Takie podejście dobrze współgra z wymaganiami jakości opisanymi w artykułach o kontroli jakości według IPC-A-620 oraz normach dla wiązek kablowych. Standard nie zastępuje specyfiki projektu, ale daje wspólny język do oceny tego, czy stripping i przygotowanie przewodu są akceptowalne.

Co wpisać do RFQ i instrukcji pracy, żeby dostawca nie zgadywał parametrów cut and strip

Jeżeli RFQ zawiera tylko informację „przewód 22 AWG, długość 600 mm, odizolować 5 mm”, dostawca nadal musi zgadywać kilka istotnych rzeczy: metodę pomiaru, tolerancję, klasę przewodu, kryterium dla nicked strands, częstotliwość kontroli i to, czy przewód ma pracować statycznie czy dynamicznie. Im bardziej wymagająca aplikacja, tym bardziej kosztowne stają się takie luki.

Dla projektów przemysłowych, lotniczych albo high-voltage warto dodać też informacje o warunkach środowiskowych, minimalnym promieniu gięcia i wymaganej dokumentacji partii. Jeżeli przewód później przechodzi overmolding albo dodatkową ochronę jak heat shrink tubing, tolerancja długości musi być skoordynowana z całym dalszym procesem montażu.

• Nominalna długość i metoda pomiaru: bez tego nie ma wspólnej definicji wyniku.
• Tolerancja długości i strip length: najlepiej z rozdzieleniem na przewody statyczne i dynamiczne.
• Dokładny numer części przewodu: producent, przekrój, materiał izolacji, średnica zewnętrzna.
• Kryteria dla nicked strands: jakie uszkodzenia są niedopuszczalne i jak wygląda wzorzec akceptacji.
• Plan FAI i sampling: kto zatwierdza pierwszą sztukę i jaka jest częstotliwość dalszych pomiarów.
• Powiązanie z kolejną operacją: crimp, splice, lutowanie, overmolding lub test końcowy.

Im lepiej opiszesz te punkty, tym mniej ryzyka, że seria zostanie wykonana „formalnie zgodnie z rysunkiem”, ale praktycznie niezgodnie z wymaganiami aplikacji. To szczególnie ważne wtedy, gdy przewód ma zostać częścią prototypu, a następnie przejść do stałej produkcji bez zmiany dostawcy procesu.

FAQ: najczęstsze pytania o wire cutting i stripping przewodów

Jaka tolerancja długości przewodu jest zwykle akceptowalna w wiązkach kablowych?

To zależy od aplikacji i metody pomiaru, ale w praktyce wiele projektów produkcyjnych pracuje w zakresie około ±1 mm do ±3 mm dla krótkich przewodów. Dla przewodów krytycznych montażowo lub pod formboard tolerancja bywa węższa i musi być podana wprost w rysunku albo RFQ.

Czy nicked strands zawsze oznaczają odrzut?

W projektach jakościowych trzeba je traktować bardzo poważnie, bo nawet częściowe nacięcie żył osłabia połączenie. Dla przewodów cienkich, na przykład 24-28 AWG, już utrata kilku drucików może istotnie obniżyć wytrzymałość mechaniczną i stabilność po 10 000 lub 100 000 cykli zginania.

Jak często mierzyć strip length w seryjnej produkcji?

Rozsądny plan obejmuje kontrolę pierwszej sztuki, kontrolę po każdej zmianie partii materiału lub ostrza oraz sampling w toku produkcji, na przykład co 250, 500 lub 1 000 sztuk. Dokładny interwał zależy od ryzyka procesu i wymagań klienta.

Dlaczego continuity test nie wystarcza do oceny jakości strippingu?

Bo continuity potwierdza jedynie, że obwód jest zamknięty w chwili testu. Nie pokazuje uszkodzonych żył, poszarpanej izolacji, zbyt krótkiego strip length ani tego, czy przewód zachowa retencję po zacisku i wytrzyma obciążenia mechaniczne w eksploatacji.

Czy zmiana partii przewodu wymaga ponownego ustawienia maszyny cut and strip?

Bardzo często tak. Nawet przy tym samym przekroju przewodnik i izolacja mogą różnić się twardością oraz średnicą zewnętrzną o 0,2-0,4 mm, co wystarcza, aby dotychczasowe ustawienie noży dawało inny efekt końcowy. Dlatego nowa partia powinna przejść first piece inspection.

Kiedy warto użyć powiększenia lub mikroskopu do kontroli końcówek przewodu?

Przede wszystkim przy cienkich przewodach, przewodach do medycyny, mikrokoaksach, przewodach dynamicznych oraz wtedy, gdy klient wymaga podwyższonej niezawodności. W takich projektach szybka kontrola gołym okiem często nie wystarcza do wychwycenia drobnych nacięć żył.

Podsumowanie

Wire cutting i stripping nie są prostym etapem przygotowawczym, ale realnym punktem krytycznym procesu. To tutaj powstają odchyłki długości, problemy ze strip length i ukryte nicked strands, które później wracają jako słaby crimp, niestabilna retencja albo awaria po cyklach zginania. Jeżeli ten etap nie jest mierzony i opisany, końcowa jakość wiązki zależy bardziej od szczęścia niż od procesu.

Najbezpieczniejsze podejście to połączenie jednoznacznej dokumentacji, first piece inspection, kontroli po zmianach materiałowych oraz regularnego samplingu w toku produkcji. Dzięki temu przewód trafia do kolejnych operacji jako przewidywalny półprodukt, a nie źródło ukrytego ryzyka dla całej serii.
